HKS 8

ø80 cm, 1 oder 2 Pumpen
Der Normschacht ist aus korrosionsbeständigem Polyethylen gefertigt und 100% wasserdicht. Alle Einlauf-, Kabeldurchführungs- und Auslaufstutzen werden nach Wunsch angeschweisst. Alle Komponenten wie Kupplungsfüsse, Gleitrohre, obere Befestigung, Pumpendruckleitung sowie Armaturen werden im Werk komplett vorinstalliert.

Dimensionierung

l
VN = Qtot · 60
l
VResR = A[m2] · 50 [l/m2]
cm
[A] ab Schachtdeckel
cm
[F] niedriger als erste undichte Stelle
l
VRR ausserhalb des Schachtes
cm
[x]
[Q]


Das Nutzvolumen muss grösser als 0 sein.
cm
cm
[S]
l
VRes = (2 · VN) + VResR - VRR
cm
[B]
cm
PUMPE AUS
cm
[C] PUMPE EIN
cm
ALARM
cm
[D]
cm
[E]

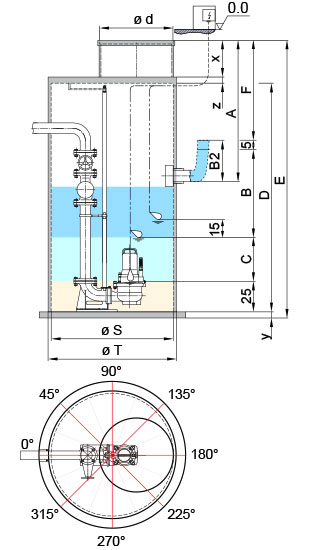

Massbild


Alle Berechnungen wenn möglich gemäss SN 592 000 Empfehlung Schweiz

Änderungen vorbehalten
