Polymerbetonschacht HPS-10-1A

Ø100 cm, 1 Pumpe
Abdeckplatte mit Gussdeckel C250 Ø60 cm

Dimensionierung

l
VN = Qtot · 60
l
VResR = A[m2] · 50 [l/m2]
cm
[A] ab Schachtdeckel
cm
[F] niedriger als erste undichte Stelle
l
VRR ausserhalb des Schachtes


l
VRes = (2 · VN) + VResR - VRR
cm
[B]
cm
PUMPE AUS
cm
[C] PUMPE EIN
cm
ALARM
cm
[D]
cm
[C]

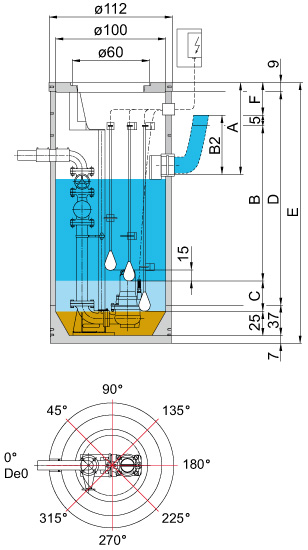

Massbild


Alle Berechnungen wenn möglich gemäss SN 592 000 Empfehlung Schweiz

Änderungen vorbehalten
